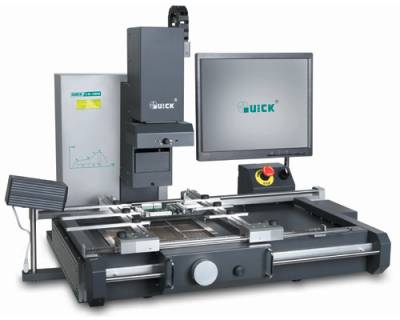

Инфракрасная паяльная станция BGA QUICK EA-H00

Рейтинг 5.0  / 1
Гарантия
12 месяцев
Другие товары компании  Quick

Характеристики

  • Универсальная паяльно-ремонтная станция EA-H00 фирмы QUICK является продолжением сверхпопулярных станций IR2005+ и представляет собой компактное решение для высокоточной инфракрасной пайки и демонтажа. Паяльно-ремонтная станция QUICK EA-H00 предлагает законченное решение, как для производства, так и для ремонта современных электронных устройств с высокой плотностью монтажа элементов на печатную плату (сотовые телефоны, компьютеры и периферия, промышленные контроллеры, миниатюрная и портативная аппаратура).
    Универсальная паяльно-ремонтная станция QUICK EA-H00 имеет 10 термопрофилей, каждый из которых при необходимости можно легко перепрограммировать, что экономит время при монтаже/демонтаже компонентов различных типов.
    Паяльно-ремонтная станция QUICK EA-H00 имеет систему управления апертурой верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию. Паяльно-ремонтная станция​ QUICK EA-H00 пригодна для высокотемпературной пайки (например, для пайки без использования свинца), а также для работы с платами, обладающими большой теплоемкостью.

  • Особенности инфракрасного паяльного комплекса BGA QUICK EA-H00

    1. Инфракрасный датчик температуры может определять температуру поверхности BGA корпуса. Таким образом, замкнутая система управления обеспечивает равномерное распределение тепла в инфракрасной ремонтной паяльной станции для BGA корпусов.
    2. Для получения точной и правильной кривой процесса пайки используется камера визуализации RPC, которая также предназначена для управления процессом оплавления припоя BGA.
    3. Устройство подключается к компьютеру с помощью программного обеспечения IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.

Технические характеристики инфракрасного паяльно-ремонтного комплекса QUICK EA-H00



Максимальная мощность 2400 Вт
Мощность нижнего ИК-излучателя 1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель)
2000 Вт (500 Вт×4, длинноволновая инфракрасная греющая трубка, дополнительно)
Мощность верхнего ИК-излучателя 720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм)
Апертура верхнего ИК-излучателя 20-60 мм (регулирование по осям X, Y)
Время нагрева верхнего излучателя Около 10 сек (комнатная температура-230℃)
Размеры нижнего ИК-излучателя 290×290 мм
Максимальный размер печатной платы 400×400 мм
Интерфейс USB (соединение с ПК)
Температурный датчик Бесконтактный инфракрасный
Двигатель Шаговый двигатель
Вес QUICK EA-H00 ~40 кг
Размеры (Д×В×Ш) 850×650×730 мм



Камера визуализации процесса пайки RPC

Камера визуализации RPC Увеличение 22×10 раз
Горизонтальное разрешение: 480 линий
Формат PAL

*Примечание: Монитор не входит в комплект данной станции. В зависимости от практических требований клиенты могут приобрести его дополнительно.

Инструкция

>> инструкция по эксплуатации на инфракрасную паяльную станцию BGA QUICK EA-H00  (англ.)

Гарантия


Товары компании Quick разработаны и изготовлены в соответствии с высокими стандартами качества.
Однако, если у Вас возникли проблемы или если Вы уверены, что приобретенный Вами продукт неисправен, мы можем Вам помочь.
Инфракрасная паяльная станция BGA QUICK EA-H00 имеет гарантию от неисправных компонентов и производственных дефектов в течении 12 месяцев c момента продажи.
Эта гарантия распространяется на все товары компании Quick, включая Инфракрасная паяльная станция BGA QUICK EA-H00.
Предоставляя Вам гарантию, мы обеспечиваем Вам полную уверенность в данном продукте.
