Анализатор спектра реального времени Rigol RSA6140

Все товары бренда

1 2 3 4 5   Рейтинг: 5.0 (1)

Гарантия 36 месяцев

Каталог Rigol 2020

Характеристики

• Рабочий диапазон входных частот: от 5 кГц до 14 ГГц;
• Высокая скорость сканирования: до 4 ТГц/с;
• Полоса анализа в реальном времени: до 200 МГц (опция);
• Низкий отображаемый средний уровень собственных шумов (DANL) с включённым ПУ (опция): < -163 дБм (тип.);
• Низкий уровень фазового шума 1 ГГц@ 10 кГц: < -108 дБн/Гц (тип.);
• Погрешность измерения амплитуды: <1.0 дБ (ном);
• Наилучшее разрешение по частоте (RBW): 1 Гц;
• Встроенный следящий генератор (опция): до 8,5 ГГц;
• Высокий SFDR (динамический диапазон свободный от паразитных составляющих): < - 60 дБн (тип);
• Анализ сигналов векторных видов модуляции (опция);
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция);
• Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов;
• Встроенные USB, LAN, HDMI интерфейсы связи;
• Web-control;
• Программное обеспечение для ПК;
• Портативное исполнение;
• Возможность автономной работы от аккумуляторной батареи (опция);
• Вход/выход сигнала синхронизации.
• Габариты: 358x214x121 мм
• Вес: 5,3 кг

Подробнее

Rigol  RSA6140 — анализатор спектра реального времени со встроенным следящим генератором RSA6140 на базе обновлённой платформы Ultra Real. Это высокопроизводительный измерительный прибор, разработанный для решения задач, требующих высокой точности измерений, которая обеспечивается благодаря низкому уровню собственных фазовых шумов, широкой полосе анализа, большому динамическому диапазону, значительной стабильности амплитудных и частотных параметров.

Особенности и преимущества:

Диапазон частот от 5 кГц до 14 ГГц — от низкочастотной связи до микроволнового радара.
Полоса пропускания 200 МГц в режиме реального времени, скорость развертки 4 ТГц/с — быстрый и точный захват переходных сигналов.
Широкий анализ и демодуляция сигналов в полосе пропускания 200 МГц.
Пять режимов в одном устройстве: GPSA, RTSA, VSA, EMI, ADM — идеально подходят для исследований и разработок, производства и соответствия требованиям.
Встроенный предусилитель (опция PA) и трекинг-генератор (опция T08) — готовы к использованию, внешние модули не требуются.
Компактный и портативный, легко устанавливается в полевых условиях.
Управление с помощью сенсорных клавиш, поддерживает веб-управление для удаленного доступа.
Интерфейсы USB, LAN, HDMI, SCPI совместимы — готовы к интеграции и автоматизации.

Технические характеристики:

• Рабочий диапазон входных частот: от 5 кГц до 14 ГГц;
• Высокая скорость сканирования: до 4 ТГц/с;
• Полоса анализа в реальном времени: до 200 МГц (опция);
• Низкий отображаемый средний уровень собственных шумов (DANL) с включённым ПУ (опция): < -163 дБм (тип.);
• Низкий уровень фазового шума 1 ГГц@ 10 кГц: < -108 дБн/Гц (тип.);
• Погрешность измерения амплитуды: <1.0 дБ (ном);
• Наилучшее разрешение по частоте (RBW): 1 Гц;
• Встроенный следящий генератор (опция): до 8,5 ГГц;
• Высокий SFDR (динамический диапазон свободный от паразитных составляющих): < - 60 дБн (тип);
• Анализ сигналов векторных видов модуляции (опция);
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция);
• Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов;
• Встроенные USB, LAN, HDMI интерфейсы связи;
• Web-control;
• Программное обеспечение для ПК;
• Портативное исполнение;
• Возможность автономной работы от аккумуляторной батареи (опция);
• Вход/выход сигнала синхронизации.

Анализаторы спектра Rigol серии RSA6000:

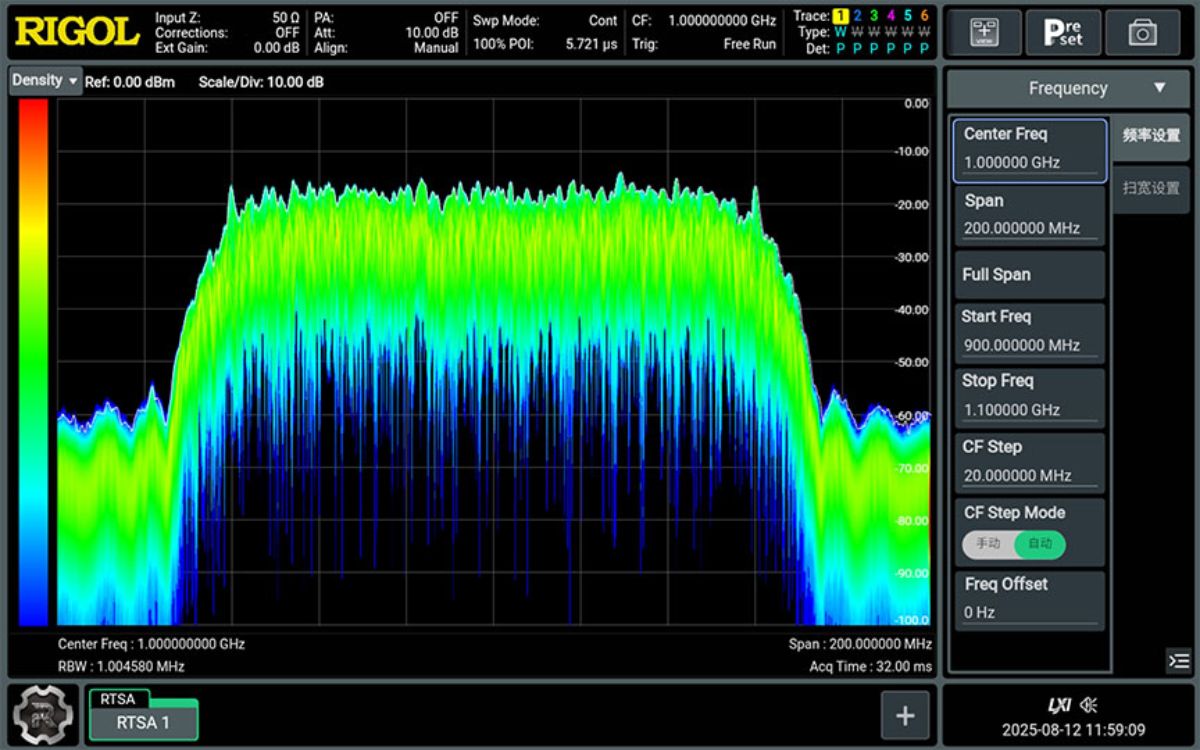

Лидирующая в своем классе полоса реального времени 200 МГц

Обеспечивает захват сигналов в сложных электромагнитных условиях, легко справляется с такими задачами, как анализ множественных сигналов и мгновенных помех, быстро фиксирует аномальные сигналы и повышает эффективность НИОКР и поиска неисправностей.

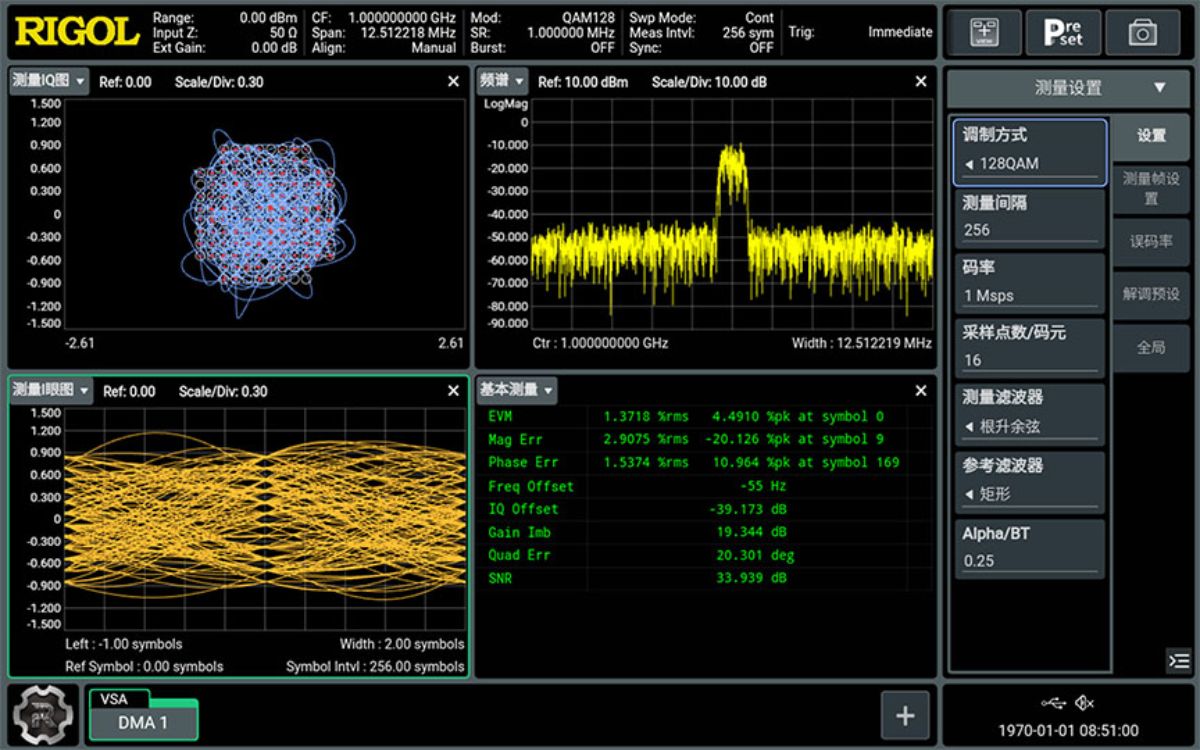

Полностью обновленная полоса демодуляционного анализа: 200 МГц

Полоса векторной демодуляции 200 МГц - позволяет легко выполнять углубленный анализ и оценку характеристик различных широкополосных сигналов связи.

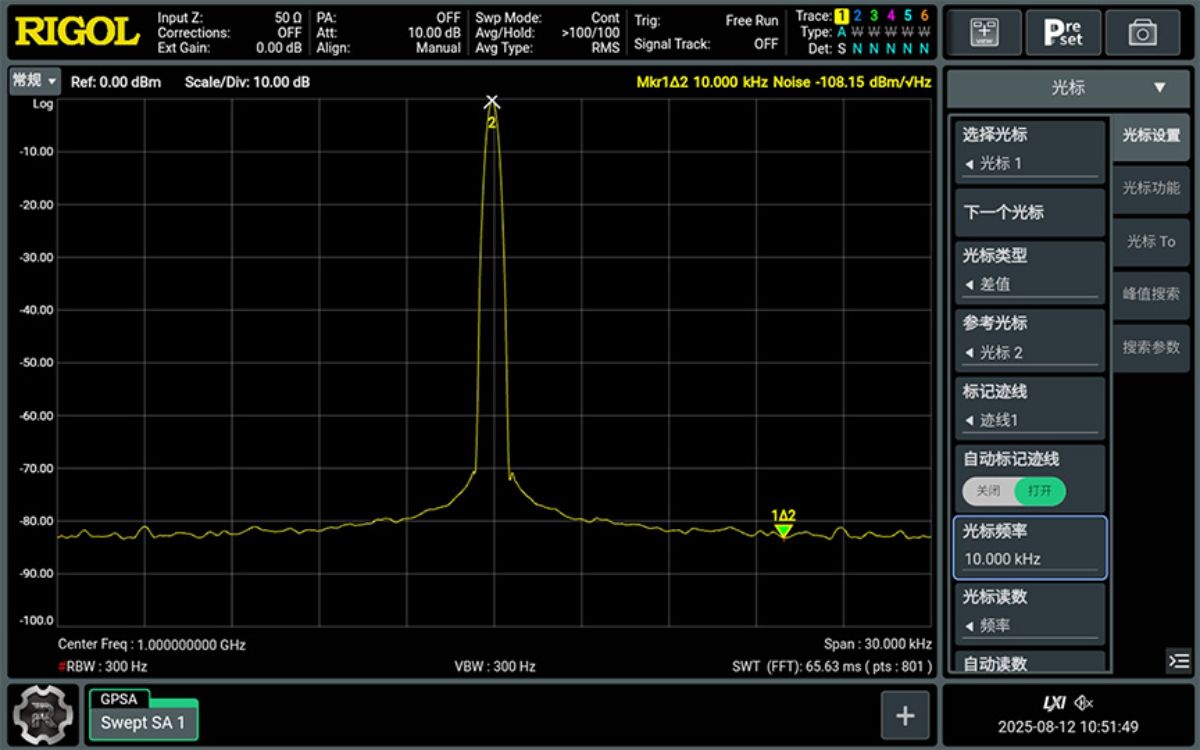

Фазовый шум: -108 дБн/Гц при 1 ГГц, отстройка 10 кГц

Превосходные характеристики фазового шума обеспечивают чистый опорный генератор для высокочувствительных измерений, гарантируя точные и достоверные результаты.

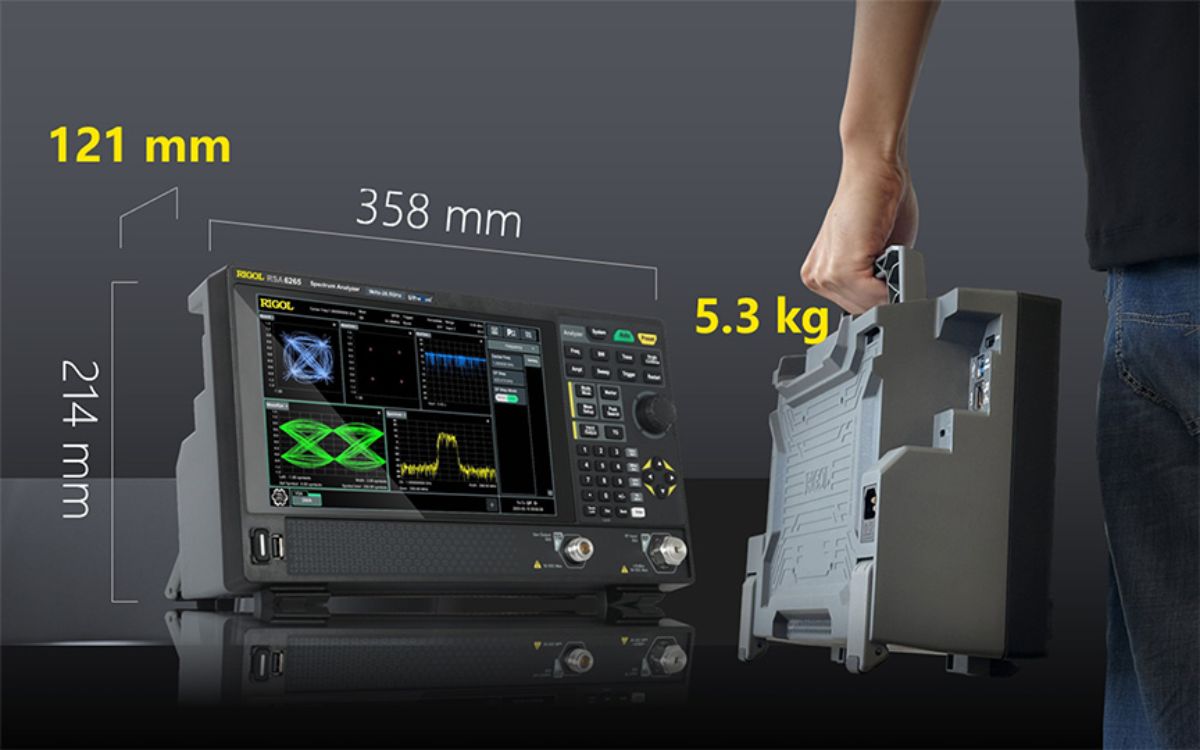

Компактный размер, портативный дизайн

Благодаря компактному и портативному исполнению, анализатор легко размещается на лабораторном стенде и эффективно работает в сложных полевых условиях, обеспечивая высокопроизводительные измерения в любом месте.

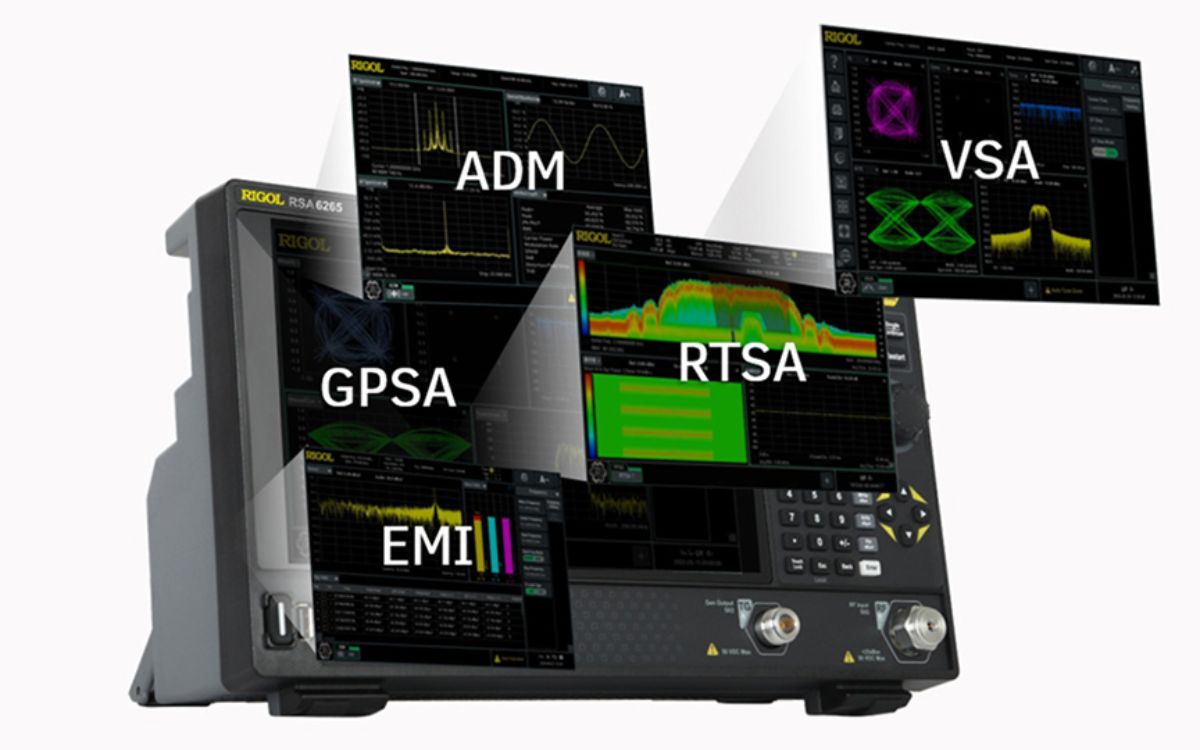

5-в-1: Многофункциональное решение

Один прибор выполняет пять функций, объединяя в себе пять ключевых возможностей. Это позволяет значительно экономить рабочее пространство и инвестиции в оборудование, а также повышает эффективность комплексных измерений.

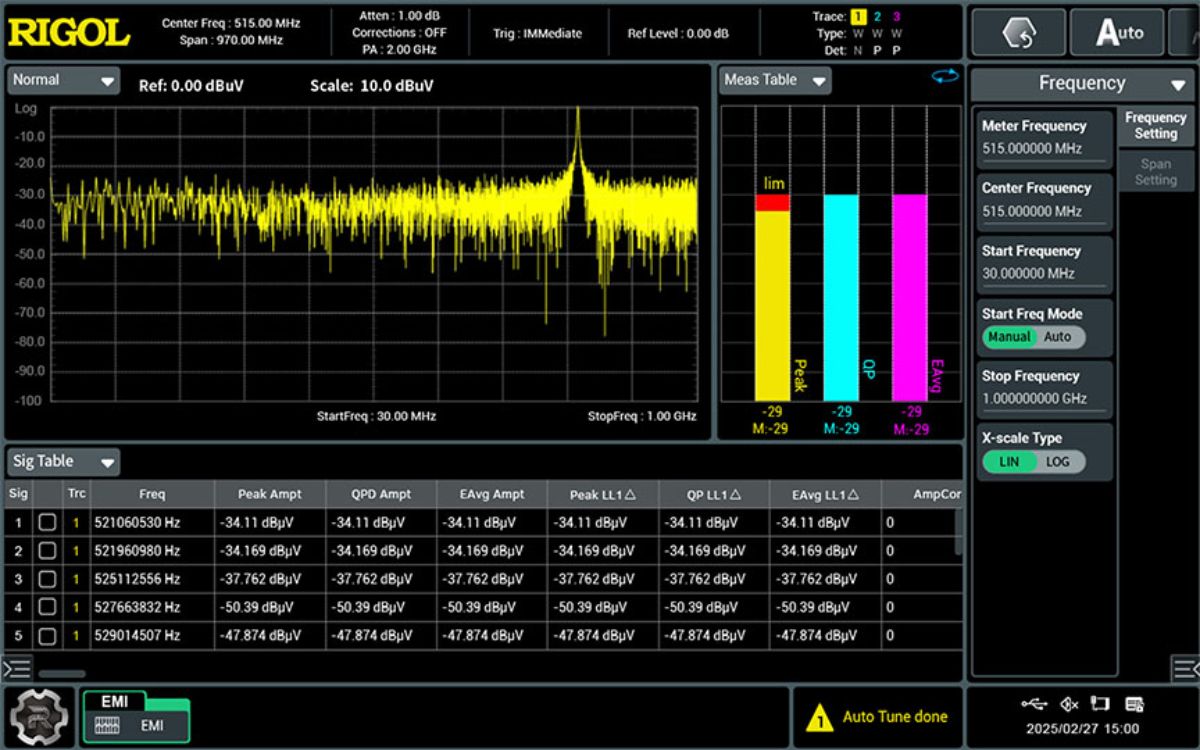

Выполнение предварительных испытаний на кондуктивные/излучаемые помехи с помощью встроенного ПО для тестирования ЭМС

Встроенное прикладное программное обеспечение для предварительных испытаний ЭМС в сочетании с фильтром, соответствующим стандарту CISPR, проводит предварительные испытания кондуктивных и излучаемых помех изделия. Это позволяет выявить и устранить источники кондуктивных и излучаемых помех, ускоряя тем самым вывод продукта на рынок.

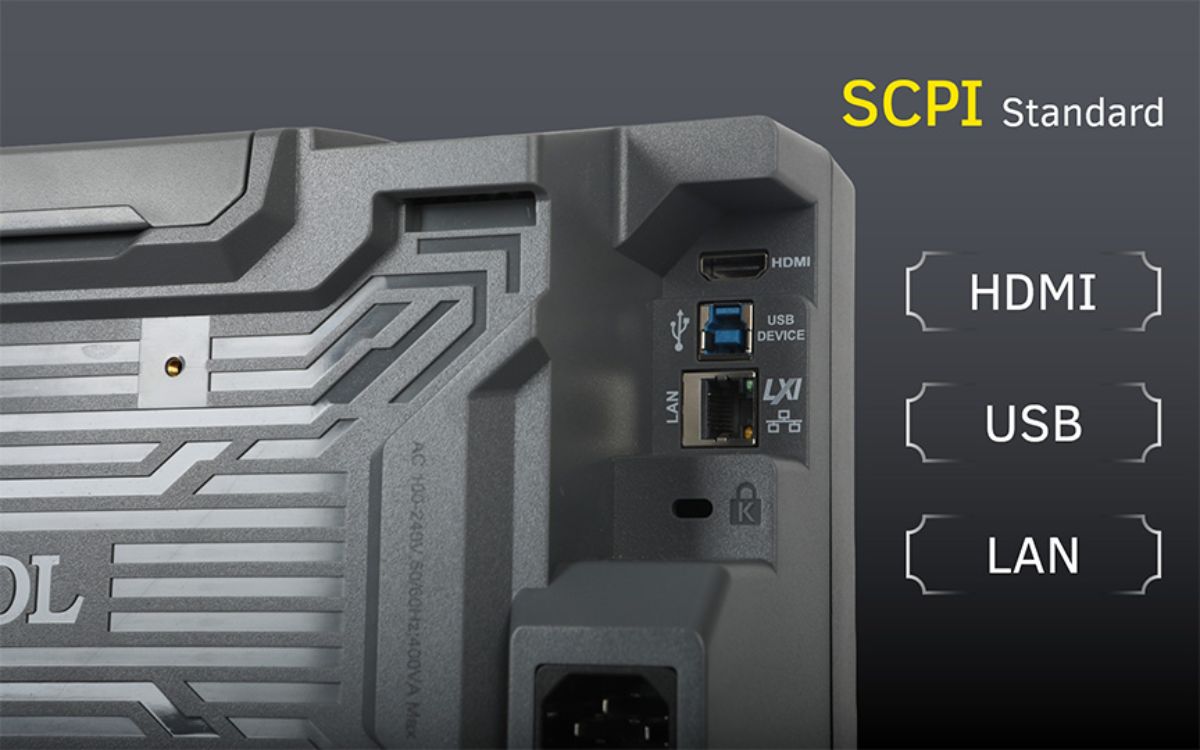

Наличие множества интерфейсов и поддержка стандартного набора команд SCPI

Устройство оснащено различными интерфейсами для удаленного управления, такими как USB, LAN и HDMI, и поддерживает стандартные команды SCPI. Это позволяет легко создавать автоматизированные измерительные системы и ускорять процесс разработки продукции.

Интерфейс, оптимизированный для сенсорного управления

Новый сенсорный интерфейс обеспечивает плавную работу, сравнимую с планшетом, делая сложные спектральные измерения интуитивно понятными, эффективными и не требующими усилий.
