Осциллографический токовый пробник AC с поясом Роговского Micsig RCP1200XS

Все товары
бренда

Рейтинг: 5.0 (1)

Гарантия
12 месяцев

Каталог Micsig 2024

Характеристики

Полоса пропускания: 12 Гц - 30 МГц
Диапазон тока: 200 мА - 1200 А
Чувствительность: 5 мВ / A
Точность: 2%
Точность фазы: ≤ 0,8 ° (45 Гц-66 Гц)
Точность позиционирования проводника: в пределах ±1% (отклонение от центра)
Влияние внешних магнитных полей: 1,5% к.с. или ниже (400 А / м, 50 Гц / 60 Гц)
Напряжение смещения: ±1 мВ или ниже
Максимальное напряжение: переменный ток 1000 В_скз (1 мин.), (50 Гц/60 Гц); только катушка Роговского

Инструкция

>> инструкция на токовый пробник Micsig RCP1200-XS (англ.)

Техническое описание

>> техническое описание токового пробника Micsig RCP1200-XS (англ.)

Технические характеристики RCP1200XS:

Модель	Micsig RCP1200XS Rogowski coil
Диапазон	1200 А
Частота	12 Гц - 30 МГц
Чувствительность	5 мВ/А (200X)
Точность	2%
Выходной шум	<5 мВ_п-п
Время задержки	20.8 нс
Максимальное напряжение	переменный ток 1 кВ_скз (1 мин.), (50 Гц/60 Гц); только катушка Роговского
Точность позиционирования проводника	±1% (отклонение от центра)
Рабочая температура	базовый блок: 0°C - 55°C; катушка: - 20°C - 125°C
Выходное сопротивление	1 МОм
Питание	12 В пост.
Максимальный размер проводника	20 мм
Диаметр поперечного сечения катушки	1.6 мм
Габариты внешнего блока, мм	40x70x17
Длина выходного кабеля	около 150 см

Описание

Токовые пробники с катушкой Роговского серии RCP измеряют переменный ток до 1200 A, с полосой пропускания от 12 Гц до 30 МГц, точность до 2%, измеряет высокочастотные, большие токовые сигналы более легко и точно.

RCP отличается превосходными характеристиками и изысканным дизайном, тонкая, гибкая, зажимная катушка Роговского позволяет пользователю проводить измерения без повреждения проводника и без помех для исследуемого устройства. Длина провода и размер катушки могут быть настроены, что обеспечивает различные возможности выбора для ежедневного проектирования и устранения неисправностей.

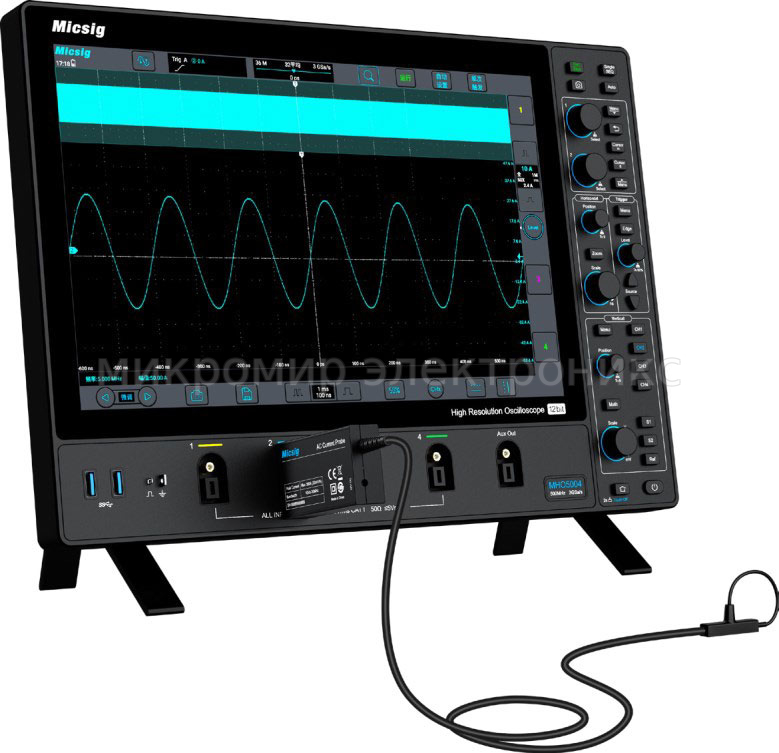

Интерфейс BNC
Стандартный интерфейс BNC, совместимый с любым осциллографом.

Минимальное поперечное сечение катушки
Диаметр поперечного сечения катушки составляет всего 1.6 мм, что позволяет инженерам измерять ток в самых труднодоступных частях схемы, например, в микросхемах с узким расстоянием между выводами, таких как TO-220, TO-47.

Измерение предельного тока полевых (MOSFET) транзисторов
Серия RCP обладает превосходными возможностями высокочастотных измерений, легко справляется с высокоскоростными сигналами и быстро меняющимися формами тока, помогая наблюдать высокочастотные гармонические составляющие при измерении предельного тока полевых (MOSFET) тразисторов.

Области применения:
● Измерение тока частоты 50/60 Гц

● Измерение гармонических составляющих тока

● Измерение токов выводов в устройствах MOSFET или IGBT

● Измерение тока нагрузки и гармоник высокого порядка в силовой электронике
